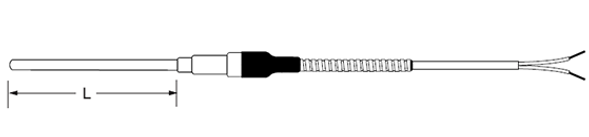

Thermocouple Type 11 Design

     MGO Insulated Thermcouple With Armored Leads

BUILD YOUR DESIGN:

ORDERING INFORMATION  -----------------------  11 - Q - 6 - J - G - 6 - 9 - SH42-GG16-6

DESIGN TYPE:

 TYPE  11



SHEATH MATERIAL:

P-304SS          J-INCONEL 600

Q-310SS          X-OTHER (SPECIFY)

R-316SS          *SEE MATERIAL CODES FOR MORE OPTIONS







SHEATH DIAMETER:

1 - .062 (1/16")             4 - .250 (1/4")

2 - .125 (1/8")               5 - .313 (5/16")

3 - .188 (3/16")             6 - .375 (3/8")



THERMOCOUPLE CALIBRATION:

J - Single Iron/Constantan

2J - Dual Iron/Constantan

K - Single Chromel/Alumel

2K - Dual Chromel/Alumel

E - Single Chromel Constantan

2E - Dual Chromel/Constantan

T - Single Copper/Constantan

2T - Dual Copper/Constantan





HOT JUNCTION:

G - Grounded                                           E - Exposed

U - Ungrounded                                       UI - Ungrounded Isolated (Dual)

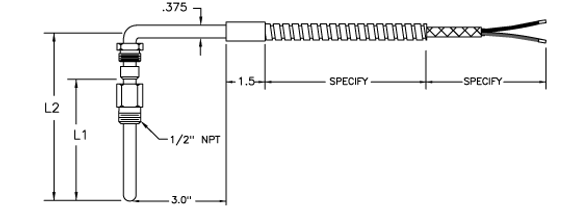

SHEATH "L1" LENGTH (SPECIFY IN INCHES):



SHEATH "L2" LENGTH (SPECIFY IN INCHES):

ARMOR:

SH - Stainless Steel

PH - PVC Coated Galvanized

PSH - PVC Coated Stainless Steel

TH - Teflon Coated Stainless Steel

ARMOR LENGTH IN INCHES:

LEAD INSULATION:

PP - PVC-Solid                                  GGST - Fiberglass Stranded

GG - Fiberglass-Solid                        PPSHD - PVC Shielded

TT - Teflon-Solid                                X - Other-Specify

PPST - PVC-Stranded

TTST - Teflon-Stranded

LEAD INSULATION: - 20 AWG STANDARD

20 AWG, 16 AWG

LEAD LENGTH IN INCHES
